Tải trọng máng cáp composite - 20 Cách tính và chọn đúng để bền

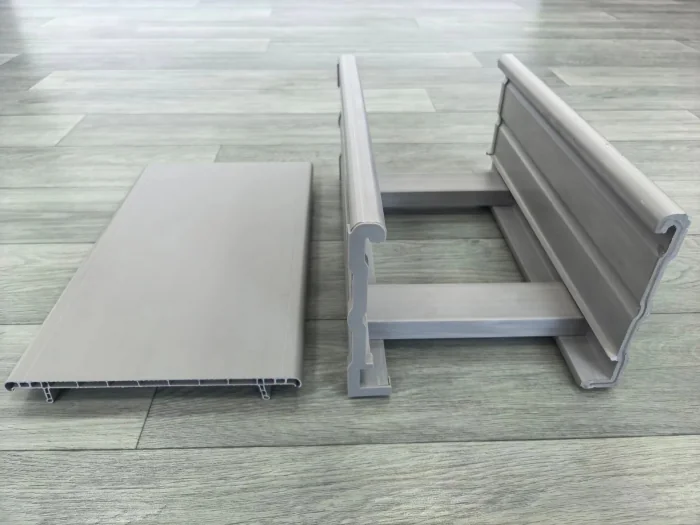

Tải trọng “không chỉ là con số” mà là câu chuyện vận hành

Nhiều bản vẽ chỉ ghi tải phân bố hoặc tải tập trung theo một cách quy ước. Tuy nhiên, trong thực tế, cáp không nằm yên như một “khối rắn” tuyệt đối. Cáp có thể dao động nhẹ do dòng người qua lại, do rung từ thiết bị lân cận, hoặc do chênh lệch nhiệt làm co giãn. Những thay đổi này cộng dồn theo thời gian sẽ gây mỏi liên kết, làm thay đổi trạng thái làm việc của máng.

Tôi hay hình dung mỗi tuyến máng cáp như một “dây đàn” dài. Nếu hệ đỡ quá thưa, dây đàn sẽ dao động mạnh hơn. Tương tự, máng composite có thể không gãy ngay, nhưng sẽ võng dần; khi võng, độ cong làm việc của sợi gia cường và ma sát cáp bên trên thay đổi, kéo theo nguy cơ kẹt hoặc mỏi phụ kiện cố định.

Điều đáng nói là composite thường “khá hiền” với những tải thấp—nên người ta dễ chủ quan. Nhưng khi vượt ngưỡng hoặc vượt lâu dài, biến dạng tích lũy sẽ rõ hơn. Do đó, kiểm tra tải trọng phải bao gồm cả yếu tố thời gian và điều kiện làm việc dài hạn (tải thường xuyên, tải ngắn hạn, khả năng gia tải khi thêm cáp sau này).

 Tương tác giữa khoảng đỡ và độ võng - “điểm gãy” hay bị bỏ qua

Trong tính toán hệ máng cáp, khoảng cách gối đỡ là biến số khiến nhiều đội trượt sai. Một dự án có thể chọn đúng thông số vật liệu, nhưng nếu khoảng đỡ vượt chuẩn, tải phân bố lên mỗi điểm gối sẽ tăng và dẫn đến độ võng lớn. Độ võng không chỉ ảnh hưởng thẩm mỹ hay cảm giác “võng”, mà còn làm các phụ kiện (kẹp cáp, nẹp chống tuột) làm việc lệch.

Tôi từng thấy trường hợp máng được treo theo “cảm giác” khi thi công: vì trần cao, vì đường ống vướng, đội thi công dịch khoảng đỡ để “cho tiện”. Composite có thể vẫn đứng được, nhưng sau vài tháng, cáp bắt đầu xệ và các góc cua xuất hiện vết nứt rất nhỏ ở vùng liên kết chịu uốn nhiều. Dù vết nứt không lan ngay, nó là dấu hiệu hệ đã đi vào vùng làm việc kém tối ưu.

Nếu bạn muốn kiểm soát tốt, hãy buộc quy trình kiểm tra độ võng vào ngay giai đoạn thiết kế. Khi độ võng được xác định, bạn có cơ sở để chọn mật độ gối đỡ, chọn bề rộng máng hoặc bố trí thêm sống đỡ. Đây là cách giảm rủi ro mà không phải “làm lại” công trường.





Vì sao cần quy đổi tải cáp thực tế theo kịch bản tương lai

Một điểm thường bị bỏ qua là dự án thường mở rộng. Ban đầu bạn chỉ lắp một số lượng cáp nhất định, nhưng về sau có thể tăng thêm. Nếu ngay từ đầu bạn tính tải theo “hiện trạng”, hệ thống có thể đạt ngưỡng gần giới hạn khi dự án mở rộng.

Tôi khuyên nên dự phóng tăng tải theo khả năng mở rộng hợp lý (ví dụ 20–30% hoặc theo kế hoạch phát triển của chủ đầu tư). Tuy nhiên, dự phóng không nên “đẩy cảm tính”. Bạn có thể căn cứ quy hoạch tuyến cáp, danh mục thiết bị dự kiến và mức độ dự trữ đường ống/trang bị trạm. Khi bạn có kịch bản tương lai, việc chọn tải trọng máng cáp composite sẽ trở nên thuyết phục và giảm tranh cãi.

Ngoài ra, hãy xét loại cáp. Cáp nguồn, cáp tín hiệu, cáp quang có trọng lượng và kích thước khác nhau; số lượng sợi, đường kính bó cáp cũng tác động đến tải phân bố. Cách bạn “chồng” cáp trong máng (xếp dày hay xếp thoáng) cũng ảnh hưởng hệ số chất tải. Đây là lý do tôi luôn yêu cầu đội thiết kế làm rõ phương án bố trí cáp, không chỉ chốt “số lượng”.

 Cách xác định tải trọng máng cáp composite - từ nguyên tắc đến công thức thực dụng

Sau khi hiểu tải trọng là gì và vì sao nó quyết định độ bền, bước tiếp theo là cách xác định. Trong thực hành, bạn hiếm khi dùng “một công thức duy nhất” cho mọi dự án. Tùy theo dữ liệu bạn có (trọng lượng cáp, khoảng cách gối đỡ, chiều dài nhịp, điều kiện môi trường), bạn có thể tính theo hướng bảo thủ để đảm bảo an toàn.

Tôi tiếp cận theo quy trình: (1) tổng hợp tải thành phần, (2) quy đổi thành tải tác dụng lên máng theo đơn vị chiều dài hoặc điểm, (3) kiểm tra theo điều kiện giới hạn về bền/độ võng, (4) tinh chỉnh lại nếu cần. Mấu chốt là bạn phải nhất quán giữa cách tính tải và cách kiểm tra (nếu dùng hệ số theo tiêu chuẩn, đừng trộn theo tiêu chuẩn khác mà không nêu rõ).

Điểm hay của composite là khả năng chống ăn mòn tốt, nên nhiều công trình bỏ qua bước kiểm tra giảm cường độ do gỉ sét như thép. Nhưng composite vẫn có thể chịu suy giảm theo nhiệt độ, tia UV hoặc hóa chất. Vì vậy, khi tính tải trọng máng cáp composite, bạn cần xem thêm hệ số môi trường và giả định tuổi thọ—đây là phần khiến tính toán không “cứng” như bảng tra.







Thu thập dữ liệu: cáp bao nhiêu, nặng bao nhiêu, bố trí thế nào

Trước hết, bạn cần dữ liệu thực tế: loại cáp, đường kính, số lượng và khối lượng riêng (hoặc khối lượng/mét). Nếu bạn có bảng tra khối lượng theo hãng cáp, càng tốt. Nếu không, hãy dùng dữ liệu trong hồ sơ thiết kế cáp hoặc catalogue thiết bị kèm theo.

Tôi thường yêu cầu đội thiết kế chốt “phương án bố trí cáp” vì nó ảnh hưởng đến cách tính tải. Ví dụ, cùng tổng trọng lượng cáp nhưng nếu xếp chặt hơn sẽ làm tăng lực ép lên đáy máng và thay đổi phân bố tải. Ngoài ra, các phụ kiện đi kèm như nẹp, kẹp, thanh treo, hộp nối cũng tạo thêm tải cục bộ tại điểm liên kết.

Đừng quên tải do thao tác lắp đặt và bảo trì. Một tuyến máng cáp trong nhà máy có thể phải “tác nghiệp” định kỳ; người kỹ thuật không đứng lên máng, nhưng đôi khi di chuyển thiết bị hoặc kéo cáp bằng ròng rọc và tạo tải ngắn hạn. Tải ngắn hạn này thường bị xem nhẹ, nhưng trong vài trường hợp đã gây biến dạng cục bộ.





Tính tải tĩnh - tải hoạt - tải môi trường theo hướng tổng hợp

Tải tĩnh là tải do bản thân máng và cáp thường xuyên mang. Tải hoạt là tải do cáp thay đổi vị trí hoặc do thao tác. Tải môi trường có thể gồm gió đẩy lên hệ treo, hoặc tác động nước mưa nếu có vùng đọng. Dù composite chống ăn mòn tốt, nhưng trọng lượng nước đọng trong mùa mưa (đặc biệt nếu thiết kế máng không thoát tốt) vẫn tạo tải thêm.

Một sai lầm tôi từng gặp là tính tải môi trường theo cách “ước lượng” quá đơn giản: chỉ lấy hệ số gió chung cho toàn công trình. Trong thực tế, hình dạng tuyến máng và vị trí trong không gian (khuất gió hay thoáng) ảnh hưởng rõ. Nếu dự án yêu cầu độ chính xác cao, bạn cần căn cứ bản đồ khí tượng hoặc thiết kế theo tiêu chuẩn địa phương.

Tóm lại, cách thực dụng là bạn lập “bảng thành phần tải” ở giai đoạn sớm, rồi tổng hợp theo tổ hợp tải theo quy định. Bạn không cần quá dài dòng, nhưng cần minh bạch để khi kiểm tra lại, ai cũng hiểu vì sao ra được con số cuối.





Kiểm tra bền và độ võng - “bảo toàn” an toàn vận hành

Sau khi có tải tổng hợp, bạn chuyển sang kiểm tra cơ học. Với hệ máng cáp, tiêu chí quan trọng thường là: (1) ứng suất uốn không vượt giới hạn cho phép, (2) độ võng trong giới hạn để không ảnh hưởng lắp đặt thiết bị và phụ kiện.

Composite có thể không biểu hiện biến dạng tức thời như kim loại, nhưng độ võng tích lũy sẽ thể hiện rõ trong thời gian. Vì vậy, kiểm tra độ võng là cách đánh giá sớm rằng hệ đang tiến gần tới “ngưỡng làm việc kém tối ưu”.

Tôi hay dùng mẹo “song song hai kịch bản”: một kịch bản cho tải theo hiện trạng và một kịch bản cho tải theo kịch bản tương lai (tăng cáp). Nếu cả hai kịch bản đều đạt, bạn có “độ an toàn mềm” để xử lý thay đổi sau thi công. Nếu kịch bản tương lai vượt, bạn có thể chủ động tăng mật độ gối đỡ hoặc chọn loại máng có tiết diện/kiểu gia cường phù hợp ngay từ đầu.





Dữ liệu tham chiếu và bảng quy đổi tải - giúp bạn làm nhanh mà vẫn đúng



Hạng mục	Ký hiệu gợi ý	Cách lấy dữ liệu	Ghi chú khi áp dụng
Khối lượng bản thân máng (kg/m)	(w_m)	Từ catalogue/biên bản nghiệm thu vật tư	Composite thường nhẹ hơn thép; vẫn cần lấy đúng loại máng
Khối lượng cáp và phụ kiện (kg/m)	(w_c)	Theo bảng khối lượng cáp từng tuyến	Cân nhắc tải bó cáp, kẹp, nẹp, hộp nối
Hệ số chất tải do bố trí (thực tế)	(\phi)	Theo kinh nghiệm/tiêu chuẩn dự án	Nếu xếp chặt, (\phi) có thể lớn hơn 1
Tải phân bố thiết kế (kg/m)	(w_d)	(w_d = (w_m + w_c)\times \phi)	Dùng cho kiểm tra độ võng và tổ hợp tải
Tải quy đổi theo nhịp (tập trung tương đương)	(W)	(W = w_d \times L)	L là chiều dài nhịp giữa các gối đỡ



Mình thường kiểm tra nhanh theo 3 bước trước khi chốt thiết kế

Trong các buổi review hồ sơ, tôi ít khi bắt đầu bằng việc hỏi “con số tải cuối cùng” ngay. Tôi bắt đầu bằng 3 câu hỏi: (1) bạn lấy khối lượng máng từ đâu, có đúng mã sản phẩm không; (2) bạn lấy khối lượng cáp và phụ kiện theo danh mục nào; (3) bạn có tính đến kịch bản tăng tải hay không.

Cách làm này giúp phát hiện lỗi gốc. Ví dụ, có dự án lấy khối lượng cáp theo “catalogue loại gần giống” nhưng lại khác đường kính; sai lệch có thể chỉ 5–10%, nhưng khi nhân với hệ số và đi vào kiểm tra độ võng, kết quả có thể lệch đáng kể.

Sau đó, tôi xem cách họ quy đổi từ tải theo mét sang tải theo nhịp. Nếu nhịp không đúng thực tế (do thi công thay đổi), tải tính toán sẽ không phản ánh hiện trường. Vì vậy, tốt nhất là bạn đối chiếu bản vẽ treo thực tế và cập nhật khoảng cách gối đỡ nếu có thay đổi.

Cuối cùng, tôi đề nghị kiểm tra độ võng ở điều kiện bất lợi. Nhiều thiết kế chỉ kiểm tra bền, hoặc kiểm tra độ võng ở tải hiện trạng. Nhưng thực tế, độ võng nhạy hơn với khoảng đỡ. Tăng khoảng đỡ lên một chút có thể làm độ võng tăng mạnh.

Những “lỗi kinh điển” khi tính tải mà tôi gặp trên công trường

Lỗi thứ nhất là bỏ qua trọng lượng phụ kiện. Nhiều người tính chỉ khối lượng cáp, còn phần kẹp, giá đỡ, thanh treo và hộp nối xem như “nhỏ”. Nhưng với tuyến nhiều rẽ, số lượng phụ kiện lại tăng. Đặc biệt ở các vị trí góc cua, tải cục bộ và tải dồn có thể đáng kể.

Lỗi thứ hai là dùng sai đơn vị. Nghe đơn giản, nhưng lại rất phổ biến: kg/m vs N/m, hoặc trộn gốc mm/m. Với composite, vì vật liệu nhẹ, sai đơn vị khiến kết quả trượt nhanh. Khi đó, hệ có thể “đi qua” bài kiểm tra trên giấy nhưng không chịu nổi trên thực tế.

Lỗi thứ ba là coi composite như thép. Composite có cơ chế làm việc khác, độ võng và phân bố ứng suất có thể không giống hoàn toàn. Nếu thiết kế chỉ “copy” mô hình tính từ hệ thép sang composite mà không điều chỉnh theo đặc trưng vật liệu, bạn đang tự tạo rủi ro.



Cách dùng bảng quy đổi để ra quyết định chọn loại máng và mật độ treo

Khi bạn có khung (w_d), bạn có thể so sánh nhanh các phương án: giảm bề rộng/đổi loại sống đỡ, hoặc tăng mật độ gối đỡ. Tôi thường khuyến nghị phương án “rẻ ở đầu” nhưng an toàn ở cuối: tăng mật độ treo có thể rẻ hơn so với việc đổi loại máng quá khác tiêu chuẩn ở giai đoạn muộn.

Tuy nhiên, tăng quá dày cũng không tối ưu. Treo dày làm tăng chi phí phụ kiện, tăng thời gian thi công và có thể gây khó khăn khi đi đường ống/thiết bị khác. Vì vậy, mục tiêu là tối ưu hóa: đủ an toàn, đủ độ võng cho phép, thi công khả thi và thẩm mỹ.

Nếu dự án có nguy cơ tăng tải, bạn nên xem xét “dự phòng bằng thiết kế”. Ví dụ, chọn máng composite loại có cường độ uốn cao hơn hoặc bố trí gối đỡ sao cho kịch bản tương lai vẫn nằm trong ngưỡng. Đây là cách “đầu tư thông minh” thay vì đợi đến lúc phải sửa.





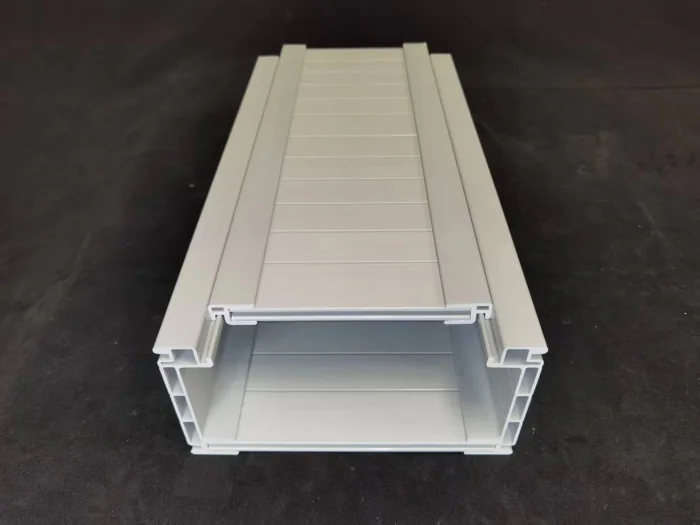

Chọn kết cấu và bố trí treo để tối ưu tải trọng máng cáp composite trong mọi điều kiện



Tính toán tải chỉ là một nửa câu chuyện. Nửa còn lại là cách bạn “đưa tải đó” vào hệ thống một cách hiệu quả. Composite có thể đạt hiệu suất cao nếu cấu hình treo, liên kết và phương án bố trí phù hợp với đặc tính cơ học.

Trong các dự án công nghiệp, tôi thường chú ý đến 3 vấn đề: (1) điểm đỡ—treo ở đâu, cách treo thế nào; (2) liên kết—nối máng có kín và phân bố đều không; (3) tuyến—có bị vặn xoắn hoặc đổi hướng đột ngột không. Chỉ cần một trong ba vấn đề không tốt, tải sẽ không phân bố như mô hình tính, và hệ có thể kém ổn định.

Ngoài ra, môi trường vận hành cũng quyết định cách bố trí. Ở nhà máy hóa chất, vấn đề ăn mòn có thể không lo nhiều với composite, nhưng vấn đề hóa chất bám trên bề mặt, tích tụ nước hoặc rò rỉ nước từ hệ thống khác lại cần xem xét. Ở khu vực ngoài trời, nhiệt độ và tia UV ảnh hưởng lâu dài đến polymer. Khi bạn kết hợp các yếu tố này với tải trọng máng cáp composite, bạn sẽ có thiết kế “đúng bài” hơn.



Kết cấu gối đỡ - chọn khoảng cách và loại liên kết cho đúng bản chất tải

Khoảng cách gối đỡ quyết định “nhịp uốn” của máng. Nhịp dài thì mô men uốn lớn hơn; nhịp ngắn thì hệ làm việc cứng hơn. Nhưng như tôi đã nói, tối ưu không chỉ là “nhỏ nhất có thể”. Nhịp quá dày làm tăng số lượng thanh treo, tăng sai số thi công và có thể gây khó khăn khi đi cáp và phụ kiện.

Với composite, liên kết giữa máng và hệ treo cần đảm bảo phân bố đều, không tạo điểm tập trung ứng suất. Nếu liên kết đặt sai vị trí hoặc siết không đúng cách, bạn có thể tạo “điểm yếu” cục bộ. Đây là lý do tại sao thiết kế cần nêu rõ vị trí khoan/điểm bắt, cũng như tiêu chuẩn siết và loại bulong/đai ốc phù hợp.

Tôi thường đề nghị đội thiết kế và giám sát cùng kiểm tra “bản đồ điểm đỡ” trên bản vẽ. Khi ra công trường, người thi công sẽ hiểu rõ: máng không chỉ treo theo lưới, mà treo theo logic cơ học.





Bố trí cáp trên máng - giảm tải không chỉ bằng cách “để ít cáp”

Bố trí cáp ảnh hưởng đến tải theo hai nghĩa: tải trọng vật lý (khối lượng và phân bố) và tải vận hành (cáp nóng lên làm thay đổi điều kiện nhiệt, cáp rung theo thiết bị). Nếu bạn xếp cáp quá dày và chồng chéo, bạn có thể tăng hệ số chất tải và làm tăng độ võng.

Một mẹo thực dụng là phân chia lớp cáp theo chức năng và trọng lượng. Cáp nặng hơn nên bố trí hợp lý để không tập trung vào một vùng quá hẹp. Cáp quang thường nhẹ hơn cáp nguồn, cáp nguồn có thể tạo tải lớn và yêu cầu bán kính uốn. Khi bạn bố trí khoa học, bạn giảm nguy cơ vừa quá tải vừa vi phạm điều kiện uốn của cáp.

Tôi cũng khuyên cân nhắc sử dụng phụ kiện cố định cáp theo khoảng cách phù hợp. Nếu cố định quá thưa, cáp trôi dần và tạo tải bất lợi; nếu cố định quá dày, lại tăng số điểm tập trung và tăng công thi công. Sự cân bằng này là nghệ thuật của thiết kế thực thi.





Xử lý các điểm đặc biệt: góc cua, nhánh rẽ, treo vượt và đoạn lắp thêm

Đa số sự cố không nằm ở đoạn thẳng dài, mà nằm ở các điểm đặc biệt: góc cua, rẽ nhánh, đoạn chuyển cao độ, hoặc đoạn treo vượt. Tại đây, tải phân bố không còn đơn giản và mô men uốn cục bộ tăng.

Với tuyến có rẽ, bạn nên tính theo mô hình có điều kiện biên rõ ràng. Nếu coi như nối đơn giản mà thực tế là “nối khung” hoặc “nối qua phụ kiện” thì kết quả có thể lệch. Composite tại vị trí liên kết có thể làm việc khác với đoạn thẳng, vì ứng suất phân bố theo tiết diện không giống.

Trong giai đoạn thi công, nếu phát sinh “đoạn lắp thêm cáp”, hãy đánh giá lại tải. Nhiều dự án bổ sung cáp ngay sau nghiệm thu phần cơ khí. Nếu không có bước đánh giá cập nhật, hệ có thể vượt tải thiết kế. Giải pháp là quy định quy trình thay đổi: thêm cáp phải kéo theo kiểm tra tải trọng máng cáp composite và nếu cần thì bổ sung gối đỡ hoặc đổi loại máng ở đoạn liên quan.



https://globalfrpmanufacturer.com/san-pham

Kết luận - Chốt đúng tải trọng máng cáp composite để hệ cáp “đi xa” bền vững
